Description

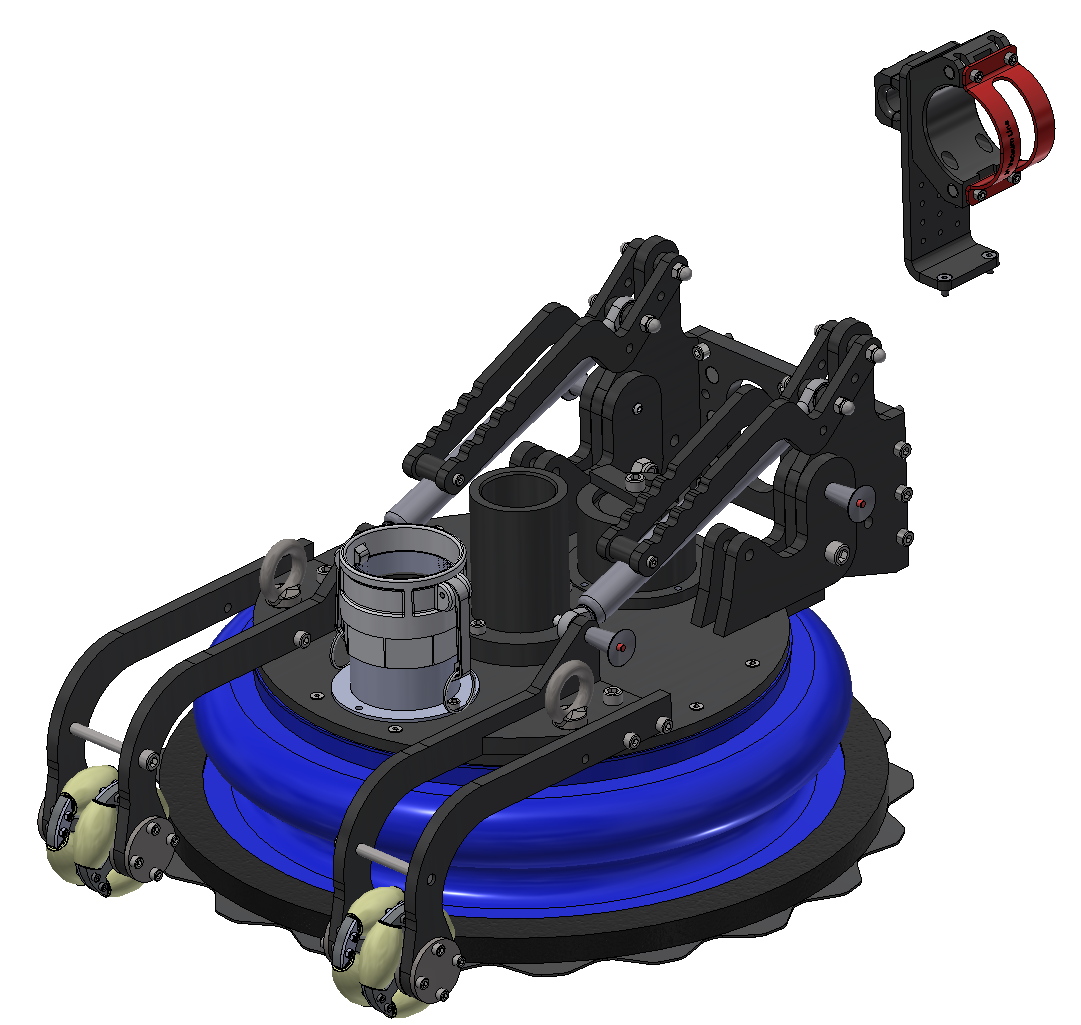

Prepare the following tools and parts:

x1

UHP Tool

Et bilde som inneholder skrue, metallvarer, Skruer og muttere til hjemmet, festeanordning??Automatisk generert beskrivelse

X6

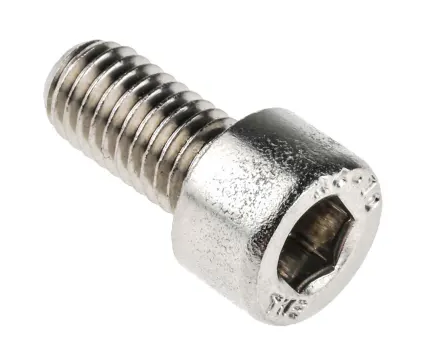

M8 HEX socket head bolts (DIN912) 30mm


Countersunk screw material:Stainless steel A2 - DIN 7991

X6

M6 HEX socket head bolts (DIN912) 12mm

X2

M6 Countersank Hex socket screw (DIN7991) 16mm

Et bilde som inneholder verktøy, skrunøkkel??Automatisk generert beskrivelse

x1

HEX key size 6 & 4

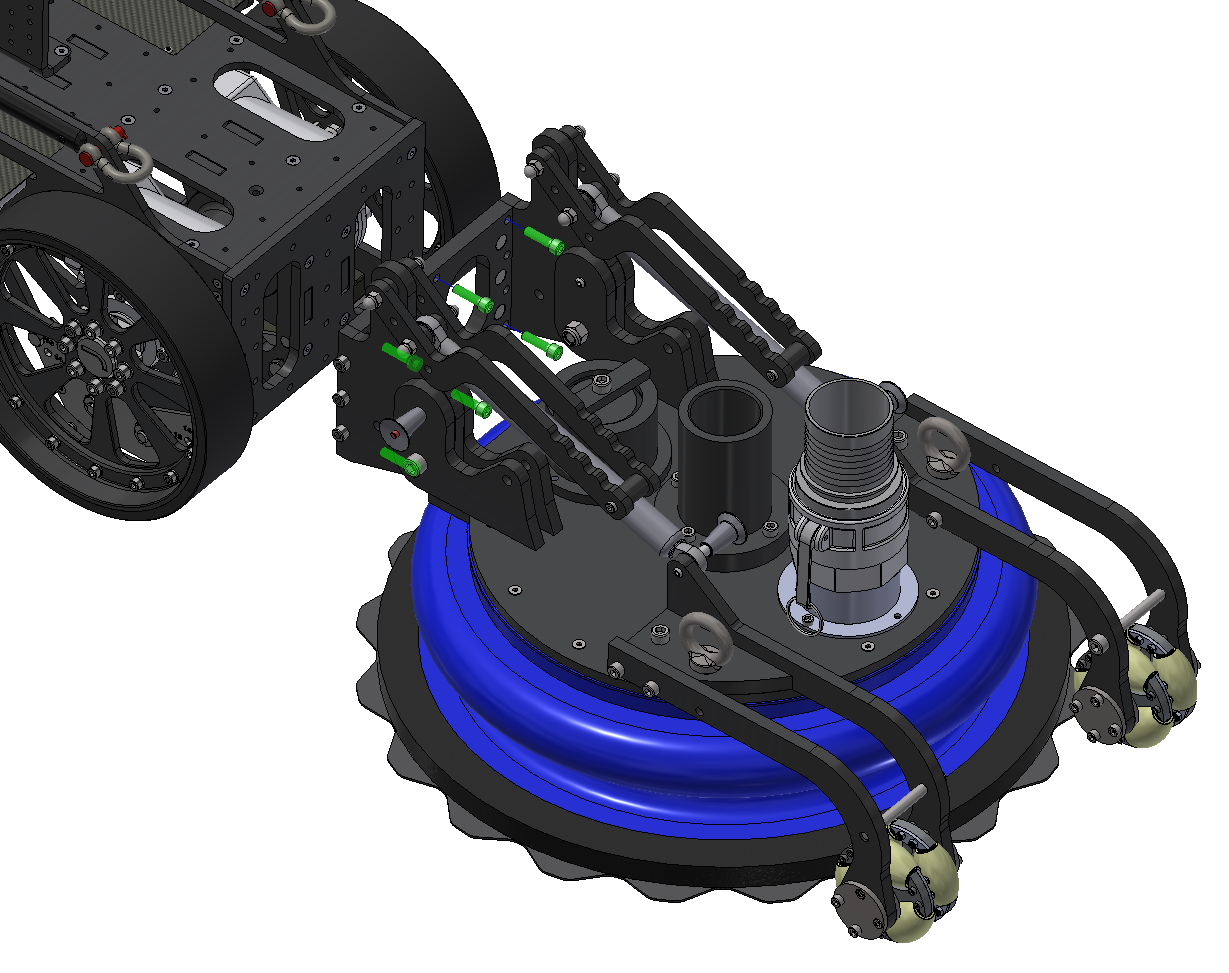

Mount the tool onto the front plate of the robot by the M8 x 30 socket head screws.

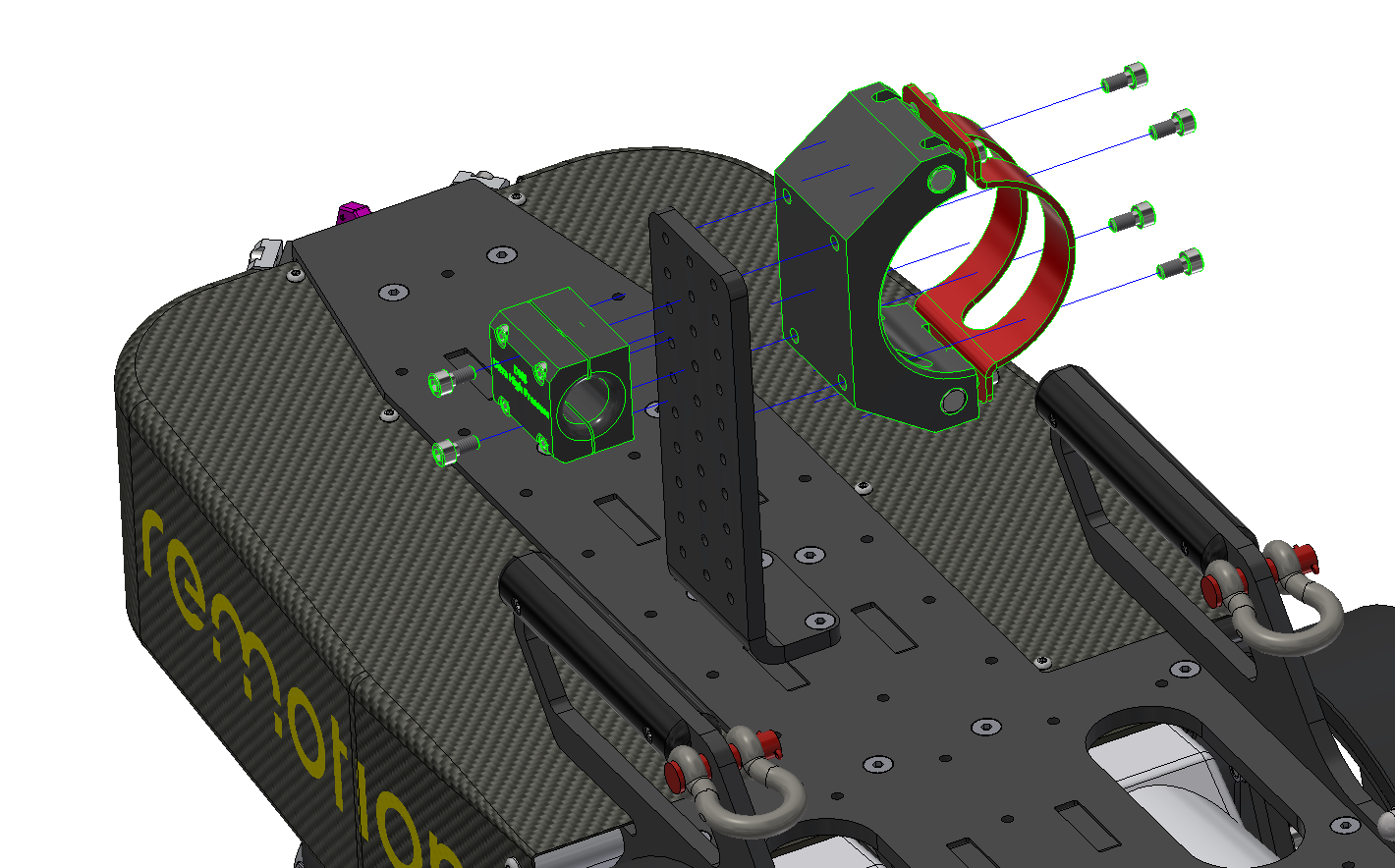

Install the Hose clamps by the M6 x12 hex socket screws

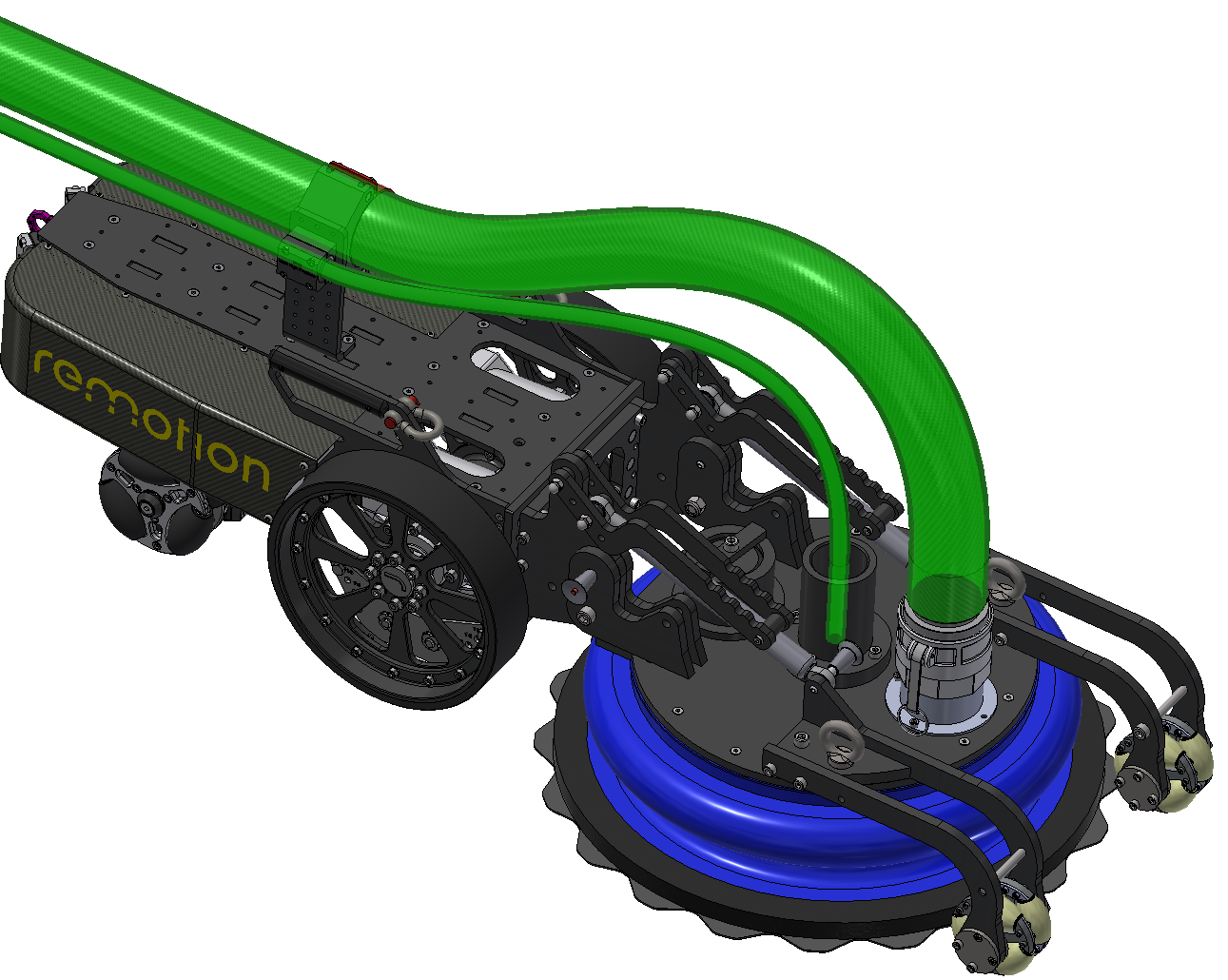

Connect the vacuum and UHP hoses and secure them in the hose clamps.
